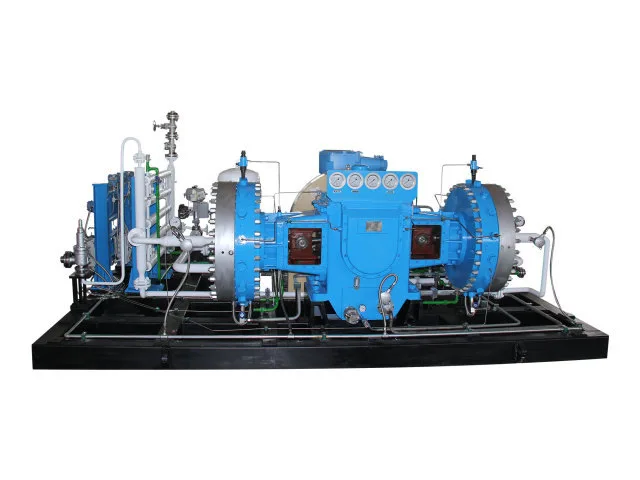

Мембранный компрессор GD4

В отличие от традиционных систем сжатия, в которых газ может работать рядом со смазываемыми механическими компонентами, мембранный компрессор GD4 использует гидравлическое давление для приведения в движение диафрагмы, удерживая при этом сжатую среду внутри герметичной газовой камеры, образованной диафрагмой и головкой цилиндра. Такая структура делает GD4 подходящим для применений, где при выборе оборудования необходимо учитывать загазованность, контроль утечек и совместимость сред. Компания Jinding настраивает каждый компрессор на основе давления и температуры на всасывании, требуемого давления на выходе, объемного расхода, состава газа и конкретных эксплуатационных требований, обеспечивая более ориентированное на применение решение для проектов по сжатию промышленного газа.

Принцип работы

Мембранный компрессор GD4 использует механическую и гидравлическую систему с приводом от двигателя для создания движения, необходимого для сжатия газа.

Во время работы электродвигатель приводит в движение коленчатый вал через систему шкивов. Коленчатый вал передает движение через шатун, заставляя поршень внутри масляного цилиндра совершать возвратно-поступательное линейное движение. При движении поршня гидравлическое масло вытесняется и передает давление на диафрагму.

Затем диафрагма перемещается вперед и назад между стороной газа и стороной гидравлического масла. Под действием всасывающего и нагнетательного клапанов каждый мембранный цикл завершает процесс впуска, сжатия и выпуска газа.

Во время такта всасывания движение диафрагмы увеличивает объем газовой камеры, позволяя сжатой среде проникать через впускной клапан. При движении диафрагмы в противоположном направлении объем камеры уменьшается, а давление газа повышается. Как только давление достигает требуемого состояния нагнетания, выпускной клапан открывается и сжатый газ выпускается.

Гидравлическая система также включает функцию компенсации масла. При нормальной работе небольшое количество масла может вернуться из масляного цилиндра в масляный бак через внутренний зазор между движущимися компонентами. Компенсационный масляный насос пополняет гидравлическое масло, необходимое для движения диафрагмы во время процесса всасывания.

Объем подаваемого масла немного превышает объем, потерянный из-за обычных внутренних утечек. Излишки масла затем возвращаются через систему регулирования давления, помогая поддерживать необходимые гидравлические условия во время работы компрессора.

Подходящие отрасли и клиенты

Сертификация и гарантия качества

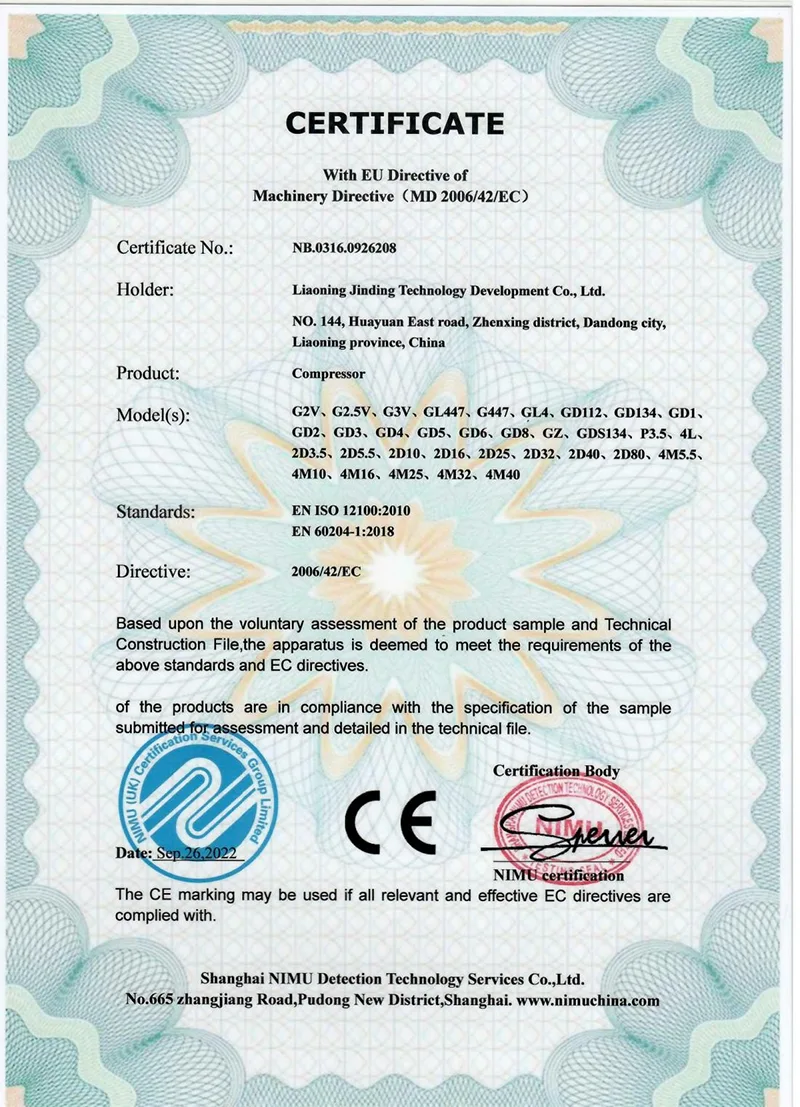

Сертификация CE

Мембранный компрессор GD4 поставляется с учетом требований соответствия продукции для международных рынков. Сертификация CE является частью системы квалификации и сертификации Jinding для продуктов и проектов, требующих соответствующей документации о доступе на рынок.

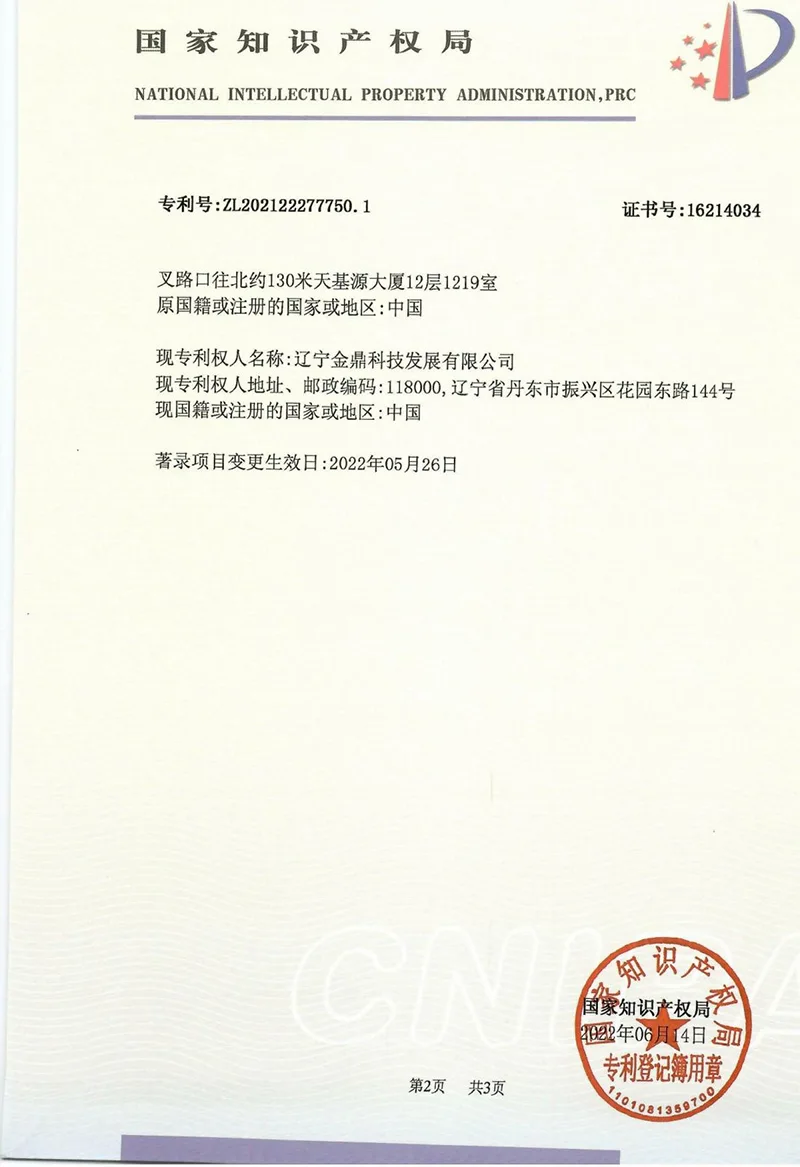

Запатентованная технология

Jinding разработала технологии компрессоров и оборудования, подкрепленные запатентованными техническими достижениями. Постоянное развитие продукции и инженерный опыт способствуют проектированию и производству мембранного компрессионного оборудования для различных применений промышленных газов.

Техническая разработка интегрирована с производством оборудования и проектными требованиями, что позволяет разрабатывать конфигурации компрессоров с учетом реальных условий эксплуатации, а не полагаться только на стандартизированные спецификации.

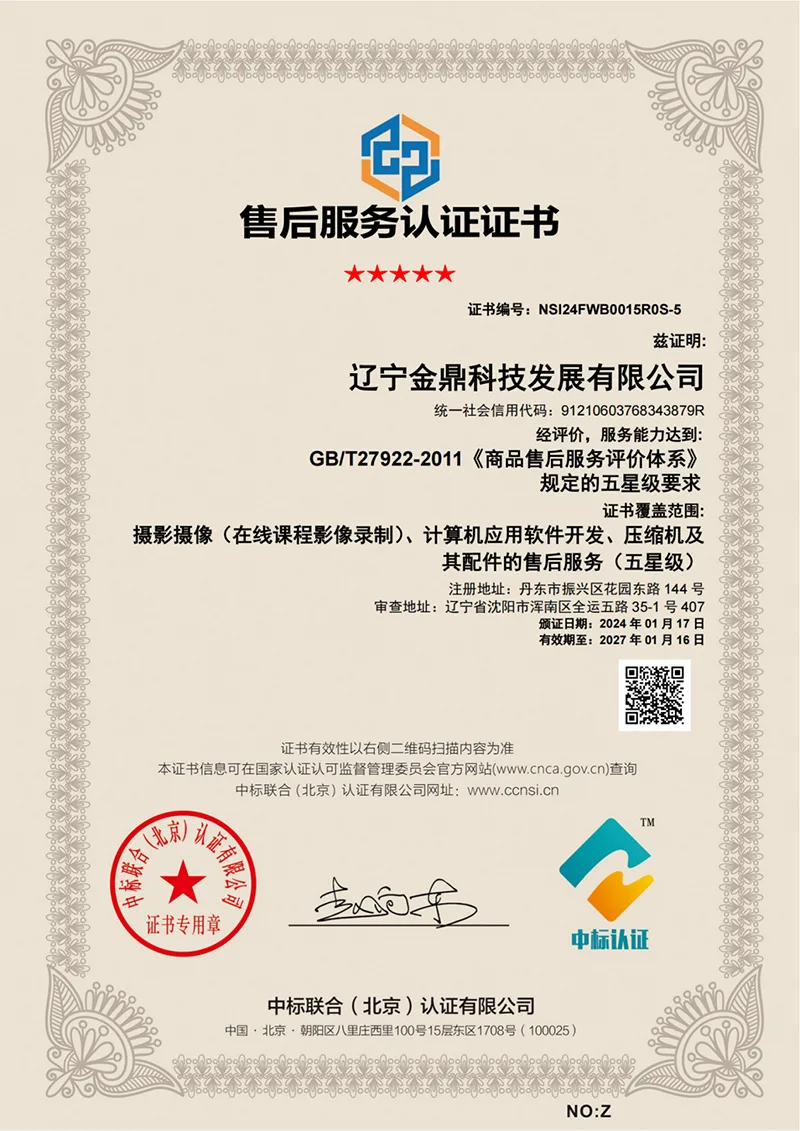

Пятизвездочная сертификация послепродажного обслуживания

Jinding имеет пятизвездочный сертификат послепродажного обслуживания, что отражает сложившуюся систему обслуживания клиентов промышленного оборудования.

Техническая поддержка может включать в себя выбор оборудования, инженерные консультации, руководство по установке и вводу в эксплуатацию, обучение эксплуатации и техническому обслуживанию, удаленную поддержку, техническое обслуживание на месте, проверку, техническое обслуживание, ремонт и поддержку запасных частей в соответствии с требованиями проекта и обслуживания.

Для промышленных покупателей закупка компрессоров – это не только само оборудование. Техническая поддержка на протяжении всего процесса установки и эксплуатации также может повлиять на долгосрочную эффективность проекта. Jinding обеспечивает сервисную поддержку на протяжении всего жизненного цикла оборудования в соответствии с применимыми условиями продукта и контракта.

Часто задаваемые вопросы

Какие газы может сжимать мембранный компрессор GD4?

Серию GD4 можно настроить для работы с газами высокой чистоты, инертными газами, легковоспламеняющимися и взрывоопасными газами, токсичными газами и другими специальными газами. Пригодность конкретной конфигурации компрессора зависит от свойств сжимаемой среды и условий эксплуатации.

Контактирует ли сжатый газ со смазочным маслом?

Между технологическим газом и гидравлической масляной системой внутри камеры сжатия не происходит прямого контакта. Диафрагма отделяет сжатую среду от масляной стороны компрессора.

Какая информация необходима перед выбором мембранного компрессора?

Клиенты должны предоставить информацию о сжатой среде, давлении на всасывании, температуре на впуске, требуемом давлении нагнетания и требуемом объемном расходе. Для специальных газов также должна быть предоставлена ​​информация о составе газа и соответствующих физических и химических свойствах.

Как работает GD4?

Двигатель приводит в движение коленчатый вал и поршневую систему, которая создает гидравлическое давление внутри масляного цилиндра. Гидравлическое давление перемещает диафрагму вперед и назад, выполняя повторяющиеся циклы впуска, сжатия и выпуска газа через всасывающий и выпускной клапаны.

Какой метод охлаждения используется в серии GD4?

Стандартным методом охлаждения, указанным для этой конфигурации, является охлаждение циркулирующей водой. Окончательная схема охлаждения должна быть подтверждена в соответствии с выбранным компрессором и требованиями проекта.

Каково стандартное рабочее напряжение?

Указанное рабочее напряжение составляет 380 В. Электрические требования могут быть подтверждены при техническом отборе проектов с различными условиями установки.

Подходит ли мембранный компрессор GD4 для токсичных или легковоспламеняющихся газов?

Серию GD4 можно настроить для работы с легковоспламеняющимися, взрывоопасными, токсичными и другими специальными газами. Однако перед выбором оборудования следует указать сжимаемую среду и ее свойства, чтобы можно было оценить конфигурацию компрессора для предполагаемого применения.
