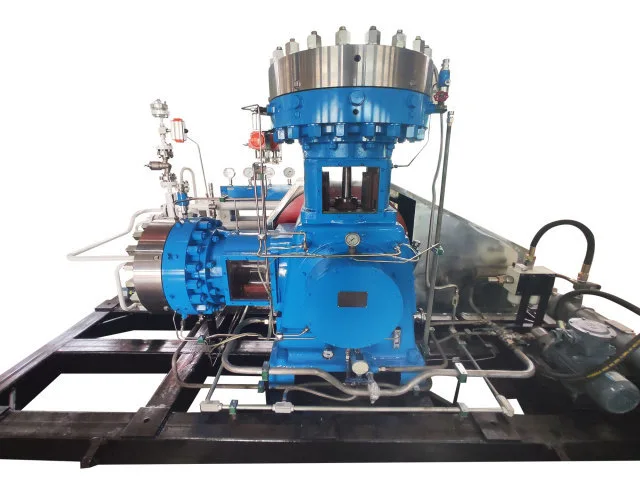

Мембранный компрессор GL4

Мембранный компрессор GL4 сочетает в себе L-образную механическую конструкцию и технологию диафрагменного разделения газов. Кривошипно-шатунный механизм с приводом от двигателя передает гидравлическое давление на диафрагму, позволяя сжимать газ внутри герметичной камеры без прямого контакта со смазочным маслом. По сравнению с традиционными устройствами поршневого сжатия L-образная конфигурация обеспечивает улучшенный баланс мощности и более плавную работу, что делает компрессор пригодным для непрерывного сжатия промышленных газов, где важны рабочая стабильность и чистота газа.

L-образная структура для стабильного сжатия

Основной конструктивной характеристикой мембранного компрессора GL4 является L-образное расположение цилиндров. Такая конфигурация сочетает в себе рабочие характеристики вертикальных и горизонтальных конструкций и помогает улучшить механический баланс при возвратно-поступательном движении.

Для промышленных пользователей это означает, что компрессор рассчитан не только на требования к давлению и расходу. Стабильное движение, сбалансированная механическая нагрузка и более плавная работа также учитываются при выборе серии GL4 для системы сжатия газа.

Двухступенчатая конструкция сжатия

В серии GL4 используется двухступенчатая структура сжатия. Газ сжимается постепенно, а не завершает полное повышение давления за одну ступень сжатия.

Такое расположение поддерживает приложения, в которых требования к давлению и характеристики газа необходимо учитывать вместе. Конечная конфигурация может быть выбрана в зависимости от давления всасывания, давления нагнетания, требуемого объемного расхода, газовой среды и условий эксплуатации.

Как работает GL4

Электродвигатель приводит в движение коленчатый вал через систему трансмиссии. Коленчатый вал преобразует вращательное движение в возвратно-поступательное движение поршня внутри гидравлического масляного цилиндра.

Когда поршень движется, гидравлическое масло передает давление на диафрагму, заставляя ее двигаться вперед и назад. Движение диафрагмы изменяет объем газовой камеры. Во время такта всасывания газ поступает через впускной клапан. Во время такта сжатия объем камеры уменьшается, а давление газа повышается. При достижении необходимого давления нагнетательный клапан открывается и сжатый газ покидает камеру.

Компенсационная масляная система поддерживает необходимый объем гидравлического масла во время работы. Избыток масла регулируется и возвращается через систему контроля давления, позволяя диафрагме воздействовать на головку блока цилиндров по мере необходимости во время цикла сжатия.

Компрессорная камера безмасляного газа

Сжатый газ физически отделен от гидравлического масла диафрагмой.

Такое разделение является одной из основных причин, по которой диафрагменные компрессоры используются для газов, которые не переносят загрязнения смазочным маслом. Технологический газ остается внутри герметичной камеры сжатия и не контактирует напрямую со смазываемыми компонентами привода.

Закрытая камера цилиндра также обеспечивает надежную герметизацию, что особенно важно при работе с газами высокой чистоты, токсичными газами, легковоспламеняющимися газами, коррозионными газами и другими специальными средами.

Подходящие сжатые газы

Мембранный компрессор GL4 можно настроить для применения в следующих областях:

· Газы высокой чистоты

· Инертные газы

· Горючие и взрывоопасные газы

· Токсичные и вредные газы

· Коррозионные газы

· Редкие и ценные газы

· Прочие специальные промышленные газы

Основная рабочая конфигурация

Приложения для промышленных газовых систем

Техническая поддержка от выбора до эксплуатации

Jinding обеспечивает техническую поддержку на протяжении всего процесса поставки оборудования, включая выбор компрессора, инженерные консультации, изготовление оборудования, поддержку при монтаже и вводе в эксплуатацию, обучение эксплуатации и техническому обслуживанию, удаленную техническую помощь, обслуживание на месте, техническое обслуживание, ремонт и поставку запасных частей.

В международных промышленных проектах техническая группа может удаленно общаться с клиентами во время выбора и эксплуатации оборудования.

Часто задаваемые вопросы

В чем основная разница между мембранным компрессором GL4 и обычным компрессором?

Основное отличие состоит в том, что диафрагма отделяет сжатый газ от смазываемой системы гидропривода. Газ не контактирует напрямую со смазочным маслом во время сжатия.

Почему в серии GL4 используется L-образная конструкция?

Расположение цилиндров L-образной формы предназначено для улучшения баланса мощности и плавности работы за счет сочетания характеристик вертикального и горизонтального расположения компрессоров.

Подходит ли серия GL4 для горючих или токсичных газов?

Его можно настроить на горючие, взрывоопасные, токсичные и другие специальные газы. Фактическая конфигурация компрессора должна определяться в соответствии с конкретными свойствами газа и условиями эксплуатации.

Использует ли серия GL4 водяное охлаждение?

Да. Стандартным методом охлаждения, предусмотренным для этой серии, является охлаждение циркуляционной водой.

Может ли Jinding предоставить техническую поддержку после доставки?

Да. Jinding предоставляет технические консультации, удаленную поддержку, помощь в техническом обслуживании, обучение, техническое обслуживание на месте, где это необходимо, ремонт оборудования и поддержку запасных частей.
