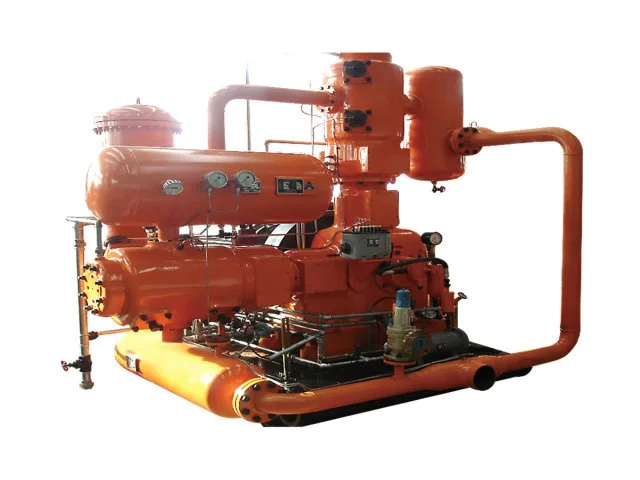

Поршневой компрессор L-типа

Поршневой компрессор типа L — это поршневой компрессор, разработанный для работы с нефтехимическими газами. В его механической конструкции используется цельный корпус машины, коленчатый вал из ковкого чугуна и система принудительной смазки компонентов трансмиссии. Поршень и крейцкопф соединены резьбовой конструкцией.

Серия может быть сконфигурирована для двух стадий сжатия. В зависимости от выбранной модели и сжимаемого газа цилиндр может работать как безмасляный, так и с масляной смазкой.

Что находится внутри компрессора?

Интегральная структура тела

Основной корпус образует структурную основу компрессора. Коленчатый вал, шатунный механизм и другие движущиеся компоненты работают в рамках единой конструкции машины.

Коленчатый вал из ковкого чугуна

Коленчатый вал изготовлен из ковкого чугуна и передает вращательное движение двигателя на механизм возвратно-поступательного сжатия.

Смазка трансмиссии

Система смазки обслуживает механические компоненты, участвующие в непрерывном возвратно-поступательном режиме, и является частью нормальной рабочей системы компрессора.

Соединение поршня и траверсы

Между поршнем и крейцкопфом используется резьбовое соединение. Это часть механического устройства, используемого в конструкции компрессора L-типа, и обеспечивает сборку поршневых компонентов.

Базовый дизайн

Поршневой компрессор типа L выполнен в следующем общем конструктивном диапазоне:

· Ход: 180–240 мм

· Скорость: 420–590 об/мин.

· Номинальное натяжение штока поршня: 42–68 кН.

· Номинальная нагрузка на шток поршня: 42–68 кН.

· Мощность привода: 75–280 кВт.

· Максимальное количество стадий сжатия: 2.

· Основная область применения: нефтехимическая промышленность.

Основные технические параметры

Где используется поршневой компрессор типа L?

Водородные системы

Требования к сжатию водорода могут варьироваться в зависимости от скорости потока, давления в системе и условий последующего процесса. Выбор компрессора должен основываться на фактических рабочих параметрах водорода.

Нефтехимическая переработка газа

Нефтяной газ, легкие углеводороды, богатый газ и другие технологические газы могут потребовать сжатия во время добычи, транспортировки или технологической обработки.

Сжатие азота

Азот можно сжимать для обеспечения промышленных процессов и транспортировки газа.

Этиленовые и пропиленовые системы

Компрессор L-типа может рассматриваться для технологических процессов, связанных с этиленом или пропиленом, при условии подтверждения фактического состава газа и эксплуатационных требований.

Промышленные газовые объекты

Имеющийся диапазон производительности и давления также может использоваться в проектах по промышленному газу, требующих конфигурации поршневого компрессора.

Производство и техническая поддержка от Jinding

Jinding производит промышленные компрессоры и оборудование для производства ацетилена с 1995 года.

Ассортимент компрессорной продукции включает диафрагменные компрессоры, поршневые компрессоры и компрессоры с жидкостным приводом. Производственные мощности компании охватывают механическую обработку, сборку, сварку, покраску, испытания и технические разработки.

Для проектов по поршневым компрессорам типа L компания Jinding может предоставить поддержку, включая выбор оборудования, техническую связь, производство и последующее обслуживание.

Часто задаваемые вопросы

Какие газы можно сжимать поршневым компрессором типа L?

Серия предназначена для газов, включая водород, азот, нефтяной газ, легкий углеводородный газ, этилен, пропилен, богатый газ и аналитический газ. Окончательный выбор должен быть подтвержден в соответствии с фактическим составом газа и технологическими требованиями.

Какая максимальная мощность показана в перечисленных моделях?

Наибольший номинальный объемный расход в представленном списке моделей составляет 135 Нм³/мин.

Все модели безмасляные?

Нет. В большинстве перечисленных моделей используется безмасляная смазка цилиндров, а в модели 4L-65/-0,4-0,7 указана масляная смазка.

Может ли компрессор работать с газом атмосферного давления?

Да. В некоторых перечисленных моделях в качестве условия на входе используется атмосферное давление.

Доступно ли отсасывание низкого давления или вакуума?

Да. Предоставленный диапазон включает условия всасывания с низким давлением и одну модель с давлением на входе -0,04 МПа(изб.).

Каково максимальное давление нагнетания в приведенных данных?

Максимальное указанное давление на выходе составляет 4,0 МПа(G).

Сколько ступеней сжатия может иметь компрессор?

Базовая спецификация конструкции допускает до двух ступеней сжатия.

Какая информация необходима для предложения?

Укажите газовую среду, давление на входе, температуру на входе, давление на выходе, требуемый расход газа и любые особые эксплуатационные требования.
