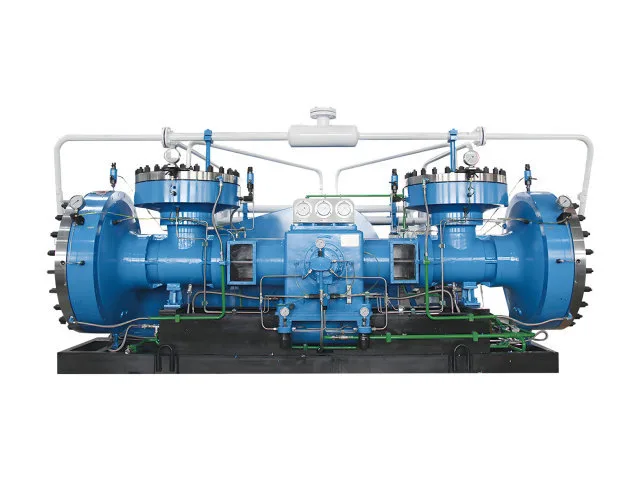

D Мембранный компрессор

Разделение газов является важным фактором при сжатии газов высокой чистоты или специальных газов. В мембранном компрессоре D диафрагма отделяет технологический газ от гидравлической и смазочной частей компрессора. Сжатие газа происходит за счет движения диафрагмы, а не за счет прямого контакта поршня с газовой камерой, что помогает предотвратить прямой контакт между технологическим газом и смазочным маслом.

Газоразделение – основа типа D

Основной конструктивной особенностью мембранного компрессора является разделение сжатого газа и системы гидравлического привода.

В обычном поршневом компрессоре поршень работает непосредственно внутри газового цилиндра. Мембранный компрессор использует другой подход. Диафрагма образует барьер между газовой камерой и гидравлической стороной. Диафрагма перемещается под действием гидравлического привода и передает движение сжатия газу, не требуя прямого контакта между технологическим газом и системой смазки.

Такое расположение особенно актуально, когда сжимаемый газ необходимо хранить отдельно от масляной или гидравлической системы.

Двухступенчатое сжатие для различных режимов работы по давлению

В мембранном компрессоре D используется двухступенчатая система сжатия. Вместо того, чтобы применять полное увеличение давления за один этап сжатия, газ проходит через две ступени сжатия. Такое расположение позволяет доступным моделям охватывать различные комбинации входного давления, выходного давления и расхода газа.

Основные технические параметры

Газы, пригодные для мембранного сжатия D

Мембранный компрессор D можно настроить для работы с несколькими категориями промышленных и специальных газов:

Газы высокой чистоты

Инертные газы

Легковоспламеняющиеся и взрывоопасные газы

Токсичные газы

Другие специальные газы

Часто задаваемые вопросы

1. Для чего используется мембранный компрессор D?

Он предназначен для сжатия высокочистых, инертных, легковоспламеняющихся, взрывоопасных, токсичных и других специальных газов при различных скоростях потока и требованиях к давлению.

2. Как работает система мембранного сжатия?

Диафрагма отделяет камеру технологического газа от гидравлической системы и системы смазки, сводя к минимуму риск прямого контакта между газом и смазочным маслом.

3. Является ли процесс сжатия газа безмасляным?

Технологический газ изолирован от гидравлической и смазочной сторон диафрагмой. Таким образом, оборудование более точно описывается как использующее сжатие газа с диафрагменным разделением, а не классифицирует всю машину как безмасляную.

4. Сколько ступеней сжатия имеет серия D?

В указанной конфигурации серии D используется двухступенчатая схема сжатия.

5. Каков диапазон расхода доступных моделей?

Перечисленные модели охватывают номинальный расход от 10 до 2710 Нм³/ч.

6. Каково максимальное давление на выходе?

Отдельные модели из указанного диапазона имеют максимальное давление на выходе 22 МПа (изб.).

7. Использует ли оборудование водяное охлаждение?

Да. В указанной технической конфигурации используется циркуляционная система водяного охлаждения.
