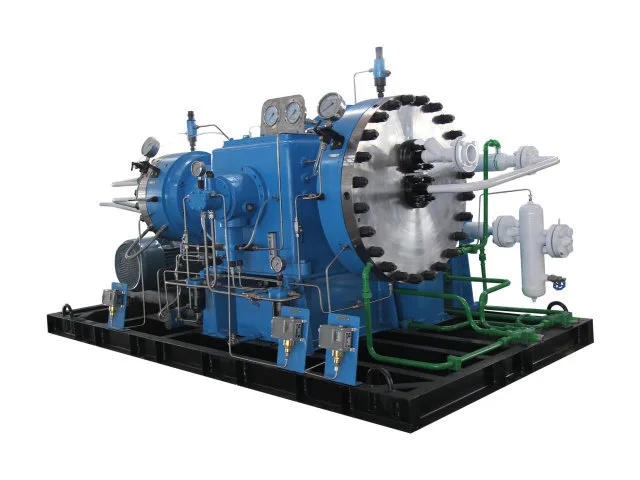

Мембранный компрессор GD3

Наш мембранный компрессор GD3 разработан для проектов, в которых требования к потоку и давлению газа могут значительно различаться в зависимости от применения. Доступные конфигурации охватывают условия всасывания при атмосферном давлении и под давлением, а некоторые модели работают при давлениях нагнетания от 15 МПа до 35,3 МПа. Вместо ограничения диапазона одним фиксированным классом давления GD3 предоставляет инженерам несколько комбинаций расхода, давления на входе и давления на выходе в соответствии с фактическими требованиями процесса. Для запросов по проекту соответствующая модель может быть определена на основе требуемой производительности газа и условий давления, а не только на основе расхода.

модели продукции и основные параметры

Где GD3 подходит для промышленных газовых систем

Мембранный компрессор GD3 можно рассматривать для применения в промышленных газах, где процесс требует контролируемого сжатия при различных уровнях давления.

Потенциальные области применения включают в себя:

Промышленная переработка газа

Широкий модельный ряд позволяет использовать компрессор для наддува, перекачки газа и сжатия при более высоком давлении, где требуемая рабочая точка попадает в пределы доступных конфигураций GD3.

Химические и нефтехимические процессы

Конфигурации, охватывающие как низкое, так и высокое давление всасывания, могут быть оценены для работы с технологическим газом, где условия давления различаются в разных системах.

Газовые системы высокой чистоты

В поставляемой конфигурации ГД3-60/11 среди применяемых сред указаны газы высокой чистоты, а также инертные, горючие и взрывоопасные, токсичные и другие специальные газы.

Специальные газовые применения

Если к газу предъявляются особые требования к чистоте, безопасности или совместимости материалов, окончательную конфигурацию компрессора следует проанализировать с учетом фактического состава газа и условий эксплуатации, а не выбирать исключительно по названию модели.

GD3 Проектирование, производство и техническая поддержка

Конфигурации мембранных компрессоров для конкретного проекта требуют скоординированного проектирования, производства и технической поддержки. Jinding оценивает требования к применению во время выбора оборудования и проводит их через этапы производства и испытаний для поддержки реализации проекта.

Компания Jinding, расположенная в Даньдуне, провинция Ляонин, Китай, объединяет механическую обработку, сборку, сварку, покраску, испытания, исследования и разработки, а также обслуживание клиентов на своей основной производственной базе. Объекты включают более 100 обрабатывающих и испытательных станков, цех механической обработки и сборки площадью 6 000 м², цех сварки и окраски площадью 3 000 м², а также центр исследований и разработок и обслуживания клиентов площадью 2 600 м².

Технические услуги включают в себя выбор оборудования, технические консультации, инженерное проектирование, производство и поставку, монтаж и ввод в эксплуатацию, обучение эксплуатации и техническому обслуживанию, удаленную техническую поддержку и на месте, проверку, ремонт и поставку запасных частей.

Для проектов мембранных компрессоров GD3 эта комплексная поддержка помогает связать первоначальную техническую оценку с поставкой оборудования и последующим обслуживанием. Данные приложения могут служить основой для принятия решений по конфигурации, в то время как производство, тестирование и техническая помощь поддерживают оборудование на всех этапах установки и эксплуатации.

Часто задаваемые вопросы

1. Каков диапазон производительности мембранного компрессора GD3?

Поставляемый модельный ряд GD3 охватывает потоки газа от 20 до 500 Нм³/ч. Точный доступный расход зависит от выбранной комбинации давления всасывания и выхлопа.

2. Какие модели GD3 достигают давления около 15 МПа?

В некоторых конфигурациях давление достигает 15 МПа и выше. Примеры: ГД3-20/160 при 15,7 МПа, ГД3-30/160 при 15,7 МПа, ГД3-55/2 ～ 150 при 14,7 МПа, ГД3-80/13 ～ 200 при 19,6 МПа и ГД3-100/9-220 при 21,6 МПа.

3. Может ли GD3 сжимать газ при атмосферном давлении?

Да. Несколько перечисленных моделей используют давление всасывания 1 атм, включая GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 и некоторые другие конфигурации.

4. Как давление всасывания влияет на выбор модели GD3?

Давление всасывания является одним из ключевых параметров выбора. Ассортимент включает в себя атмосферное всасывание, низкое положительное давление, например 0,01–0,1 МПа, более высокое давление всасывания, например 1,2–2,0 МПа, и конфигурации до 5,0 МПа. Поэтому требуемые условия всасывания должны обеспечиваться вместе с целевым давлением выхлопных газов и расходом.

5. С какими газами может работать GD3?

В поставляемой спецификации ГД3-60/11 перечислены газы высокой чистоты, инертные газы, горючие и взрывоопасные газы, токсичные газы и другие специальные газы. Для конкретного газа окончательные смачиваемые материалы, уплотнения и конфигурация должны быть подтверждены с учетом состава газа и условий эксплуатации.

6. Какие мощности двигателей доступны?

Поставляемые модели GD3 имеют мощность двигателей 15, 18,5, 22, 30, 37 и 45 кВт. Фактический выбор двигателя зависит от конфигурации компрессора и рабочей точки.

7. Какое максимальное давление выхлопных газов указано для GD3?

Самое высокое давление выхлопа в предоставленных данных модели составляет 35,3 МПа и встречается на ГД3-70/35-360 и ГД3-120/50-360.

Запросить выбор модели GD3 и предложение

Если вы знаете требуемый расход газа и условия давления, Jinding может помочь сузить диапазон GD3 до подходящей конфигурации компрессора.

Отправьте газовую среду, скорость потока, давление всасывания, давление выхлопа и эксплуатационные требования в Jinding для технического анализа, выбора модели и предложения.

Цзиньдин — завод мембранных компрессоров для проектов по сжатию промышленных газов.
