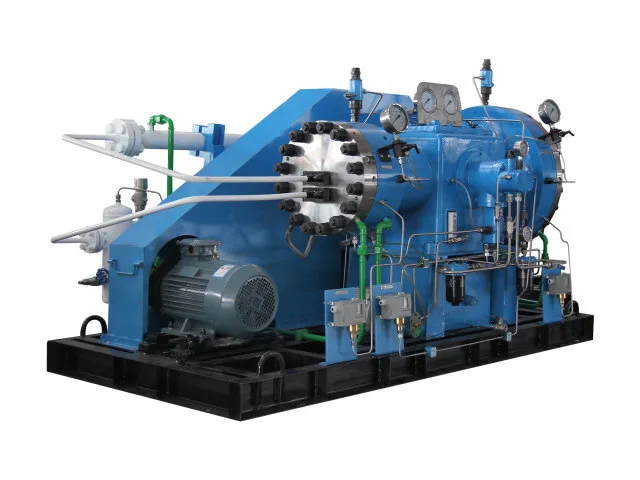

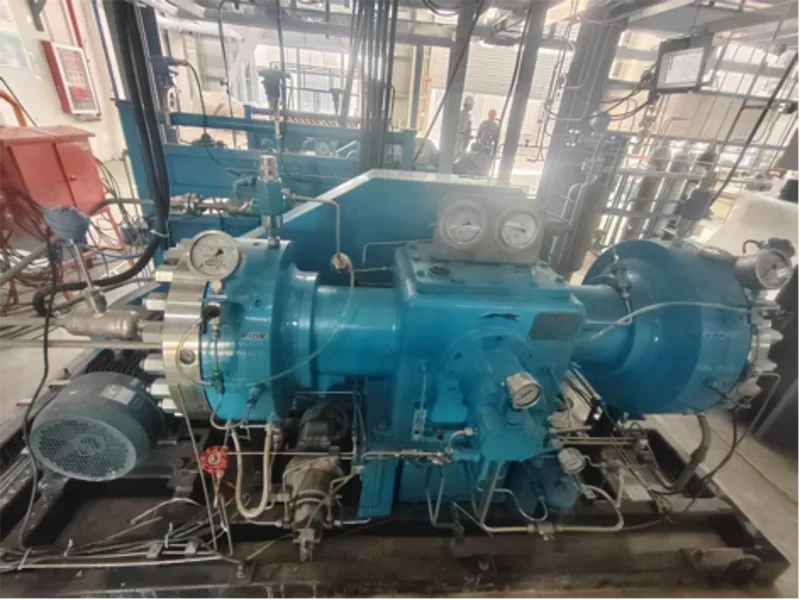

Мембранный компрессор GD2

Мембранный компрессор GD2 ориентирован на работу с относительно низким расходом газа и сжатием под высоким давлением. Поставляемые модели охватывают производительность по газу от 10 до 72 Нм³/ч, с давлением всасывания от атмосферного давления до 1,2 МПа и давлением выхлопа до 15,7 МПа. Различные модели по-разному сочетают расход, давление всасывания, давление выхлопа и мощность двигателя, что позволяет подобрать компрессор к реальному процессу, а не выбирать только по мощности. К указанным средам относятся газы высокой чистоты, инертные газы, горючие и взрывоопасные газы, токсичные газы и другие специальные газы.

Производительность GD2 и диапазон давления нагнетания

Серия GD2 подходит для задач по сжатию газа, которые сочетают умеренные требования к потоку со значительным увеличением давления.

Согласно перечисленным характеристикам производительность составляет от 10 до 72 Нм³/ч, а в выбранных конфигурациях достигается давление нагнетания 14,7–15,7 МПа.

Благодаря этому рабочему профилю серия GD2 заслуживает рассмотрения в тех случаях, когда требуется подача газа под высоким давлением без большой объемной производительности. Выбор подходящей модели зависит от требуемого расхода, давления на входе, целевого давления на выходе и свойств газа.

Ключевые показатели диапазона

Расход: 10–72 Нм³/ч

Максимальное заявленное давление выхлопных газов: 15,7 МПа.

Давление всасывания: от атмосферного до 1,2 МПа в поставляемых моделях.

Мощность двигателя: 7,5–18,5 кВт среди перечисленных конфигураций.

Заявленная скорость: 400–430 об/мин для ГД2-20/12.

Отрасли, где может применяться GD2

Промышленные газовые системы

Мембранный компрессор GD2 можно рассматривать для специальных задач по сжатию газа и повышению давления, когда требуемая производительность находится в диапазоне 10–72 Нм³/ч.

Нефтехимические и химические процессы

Специальные газы и технологические газы могут потребовать контролируемого сжатия перед переходом на следующую стадию процесса. Выбор модели должен основываться на фактическом составе газа и условиях давления.

Электроника и применение газов высокой чистоты

Там, где чистота газа является важным технологическим требованием, мембранное сжатие обеспечивает конфигурацию, в которой технологический газ отделяется от гидравлической и смазочной частей компрессора.

Исследовательские и лабораторные газовые системы

Относительно узкий диапазон производительности может подойти для определенных исследовательских, испытательных и специализированных систем газоснабжения, где потребность в газе ниже, но требуется существенное повышение давления.

Специальные газовые применения

Для горючих, взрывоопасных, токсичных или других особых газов необходимо пересмотреть конфигурацию компрессора с учетом свойств газа, рабочего давления, температуры, требований к уплотнению и применимых требований безопасности.

Производство и техническая поддержка Jinding

Выбор мембранного компрессора — это только часть проекта по промышленному газу. Jinding сочетает производство оборудования с инженерной и послепродажной поддержкой, что позволяет клиентам получать техническую помощь, выходящую за рамки первоначального предложения на оборудование.

Ее основная производственная база расположена в Даньдуне, Ляонин, Китай, с центрами технических продаж в Шэньяне и Пекине.

В компании Jinding работают 203 сотрудника, в том числе 105 специалистов и технических специалистов, а годовая производственная мощность составляет более 500 диафрагменных компрессоров.

Инженерная поддержка до и после поставки

Для проекта GD2 техническая поддержка может охватывать:

1. Выбор компрессора

2. Техническая консультация

3. Инженерное проектирование

4. Производство и поставка оборудования

5. Монтаж и ввод в эксплуатацию.

6. Обучение эксплуатации и техническому обслуживанию.

7. Удаленная техническая поддержка или техническая поддержка на месте.

8. Осмотр, техническое обслуживание и ремонт.

9. Поставка запасных частей.

Сертификаты управления и продукции Jinding включают ISO 9001, ISO 14001, ISO 45001, ISO 27001 и CE, а также кредитный рейтинг предприятия AAA и пятизвездочную сертификацию послепродажного обслуживания.

Часто задаваемые вопросы

Каков диапазон производительности мембранного компрессора GD2?

Поставляемые модели GD2 рассчитаны на номинальный расход от 10 до 72 Нм³/ч.

Какие модели GD2 достигают давления около 15 МПа?

В этом диапазоне давлений находятся несколько конфигураций. ГД2-20/12–160, ГД2-25/6–160, ГД2-25/5–160 и ГД2-25/4–160 указаны при давлении выхлопа 15,7 МПа, а ГД2-10/150, ГД2-20/5–150, ГД2-25/1,5–150, ГД2-35/12–150 и ГД2-40/5–150 указаны на давление 14,7 МПа.

Может ли GD2 сжимать газ при атмосферном давлении?

Да. Поставляемые конфигурации GD2-20/12, GD2-10/160 и GD2-10/150 определяют атмосферное давление всасывания.

Как давление всасывания влияет на выбор модели?

Давление всасывания изменяет увеличение давления, требуемое от компрессора. Поэтому при выборе модели GD2 его следует учитывать вместе с расходом газа и требуемым давлением выхлопных газов.

С какими газами может работать GD2?

В прилагаемой спецификации перечислены газы высокой чистоты, инертные газы, легковоспламеняющиеся и взрывоопасные газы, токсичные газы и другие специальные газы. Окончательная совместимость и конфигурация зависят от фактических свойств газа и условий эксплуатации.

Какая мощность двигателя доступна?

Поставляемые модели GD2 включают конфигурации двигателей мощностью 7,5 кВт, 15 кВт и 18,5 кВт.

Может ли Jinding предоставить индивидуальную конфигурацию?

Jinding может проверить газовую среду, скорость потока, давление всасывания, давление выхлопных газов и другие рабочие условия, чтобы порекомендовать подходящую конфигурацию. Нестандартные требования могут обсуждаться при техническом отборе.
