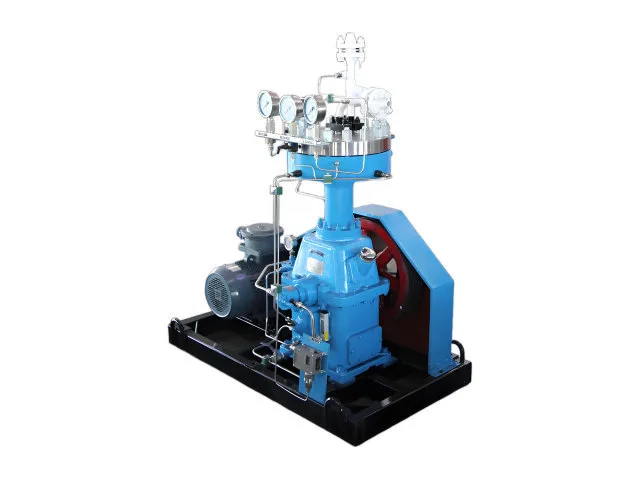

Мембранный компрессор GZ1

Диафрагма отделяет камеру сжатия от гидравлической и смазочной системы внутри мембранного компрессора GZ1. Газ сжимается за счет движения диафрагмы, а не поршня, работающего непосредственно в газовой камере, что не допускает попадания масла в газовый тракт. В качестве одноступенчатого компрессора GZ1 доступен в различных конфигурациях: от работы с низким расходом и высоким давлением до приложений с более высоким расходом и умеренным соотношением давлений. Выбор основан на фактическом сочетании расхода газа, давления всасывания, давления выхлопных газов, температуры и свойств газа.

Модель продукта и основные параметры

Какие проблемы со сжатием газа может решить GZ1?

Предотвращение контакта масла со сжатым газом

Для газовых систем высокой чистоты поддержание чистоты газа может быть более важным, чем просто достижение необходимого давления нагнетания. В GZ1 используется диафрагма, отделяющая газовую камеру от гидравлической и смазочной секций. Таким образом, сжатый газ остается на газовой стороне диафрагмы, а не проходит через смазываемую маслом камеру сжатия.

Эта конфигурация полезна, когда унос нефти может повлиять на качество газа, оборудование, расположенное ниже по потоку, или сам процесс.

Высокое давление при относительно низком расходе газа

Некоторые газовые системы требуют существенного повышения давления, не требуя при этом большой пропускной способности газа. Конфигурации GZ1 охватывают этот тип режима работы, включая такие модели, как GZ1-3/10–160, GZ1-5/13–200 и GZ1-20/10–500.

Например, GZ1-20/10–500 рассчитан на производительность 20 Нм³/ч при давлении всасывания 1 МПа и давлении выхлопа 49 МПа. Выбор модели по-прежнему зависит от реальных свойств газа и условий эксплуатации.

Согласование различных условий давления на входе

Модельный ряд GZ1 не ограничивается всасыванием при атмосферном давлении. Доступные модели включают входное давление от условий низкого давления до источников газа со значительным давлением, включая конфигурации на 1,0, 1,3, 3,0, 5,0, 13,0 и 14,0 МПа.

Это дает инженерам больше возможностей при интеграции компрессора с существующей системой подачи газа, резервуаром для хранения или технологической линией.

Обращение со специальными и опасными газами

Газы высокой чистоты, инертные газы, легковоспламеняющиеся и взрывоопасные газы, токсичные газы и другие специальные газы требуют соответствующих уплотнений, материалов и контроля эксплуатации. Принцип сжатия диафрагмы обеспечивает закрытую газовую камеру и отделяет газ от системы смазки.

Для специальных сред состав газа, а также физические и химические свойства должны быть проверены до подтверждения конфигурации компрессора. Совместимость материалов и условия эксплуатации являются частью процесса выбора.

Выбор компрессора для конкретного процесса

Модель компрессора невозможно точно выбрать только по расходу. Двум системам с одинаковым потоком газа могут потребоваться совершенно разные конфигурации компрессоров, если их давление всасывания, давление нагнетания, состав газа или рабочая температура различаются.

Jinding can evaluate the complete operating data and recommend a suitable GZ1 configuration based on the required gas flow and pressure conditions.

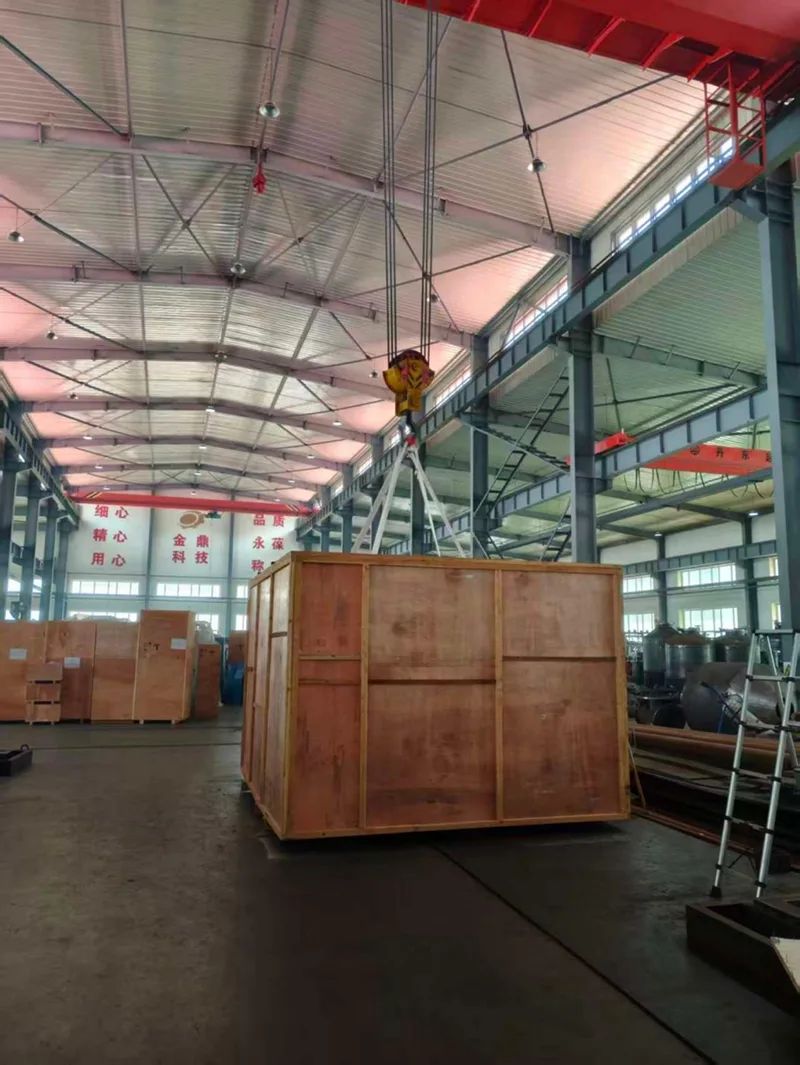

Упаковка, погрузка и доставка

Jinding занимается подготовкой и поставкой диафрагменных компрессоров в соответствии с конфигурацией оборудования и требованиями к транспортировке. Перед отправкой компрессор подготавливается к погрузке и проверяется комплектация оборудования на соответствие требованиям перевозки.

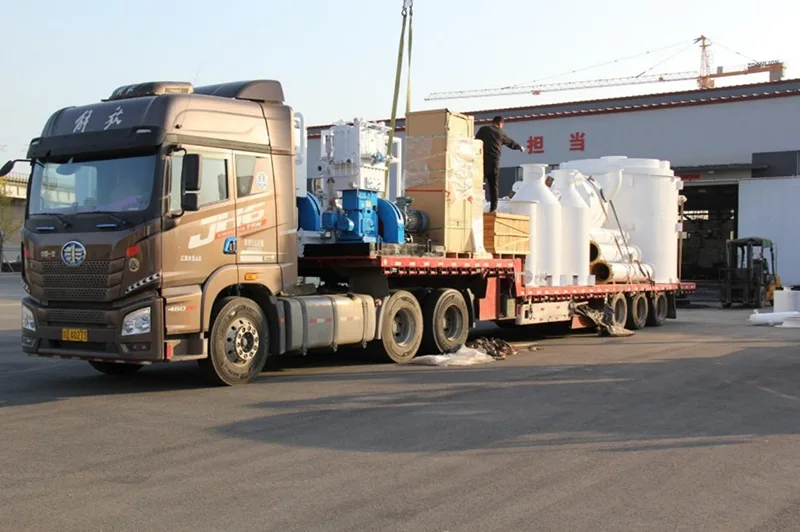

Для более крупных промышленных компрессорных установок погрузка и транспортировка требуют подходящих подъемных устройств и безопасного размещения во время транспортировки. Процесс доставки может быть скоординирован в соответствии с габаритами оборудования, местом назначения и требованиями заказчика.

Часто задаваемые вопросы

1. Какие газы может сжимать мембранный компрессор GZ1?

Конфигурации GZ1 могут использоваться для газов высокой чистоты, инертных газов, легковоспламеняющихся и взрывоопасных газов, токсичных газов и других специальных газов. Перед выбором материалов и конфигурации компрессора необходимо проверить фактический состав газа.

2. Каково максимальное давление выхлопа серии GZ1?

Среди поставляемых моделей ГЗ1-20/10–500 достигает давления выхлопа 49 МПа. Другие модели охватывают другие диапазоны давления, поэтому соответствующую модель следует выбирать в соответствии с требуемым потоком и условиями на входе.

3. Может ли GZ1 сжимать газы высокой чистоты без загрязнения маслом?

Диафрагма отделяет газовую камеру от гидравлической и смазочной секций, поэтому сжатый газ обычно не вступает в прямой контакт со смазочным маслом. Это делает данную конфигурацию подходящей для многих применений с газами высокой чистоты.

4. Можно ли использовать GZ1 для горючих или токсичных газов?

Да, серию GZ1 можно настроить для работы с горючими, взрывоопасными и токсичными газами. Поскольку свойства газа значительно различаются, перед выбором необходимо предоставить состав газа, рабочее давление, температуру и соответствующие физические и химические данные.

5. Как выбрать подходящую модель GZ1?

Начните с требуемого расхода, давления всасывания и давления выхлопа. Состав газа, температура на входе и эксплуатационные требования также важны. Затем Jinding может сопоставить эти условия с доступными конфигурациями GZ1.

6. Какую информацию я должен предоставить при запросе предложения GZ1?

Пожалуйста, укажите входное давление и температуру, необходимое давление выхлопа, объемный расход, сжатую среду и эксплуатационные требования. Для специальных газов укажите состав газа и соответствующие физические и химические свойства, чтобы можно было правильно оценить конфигурацию компрессора.
