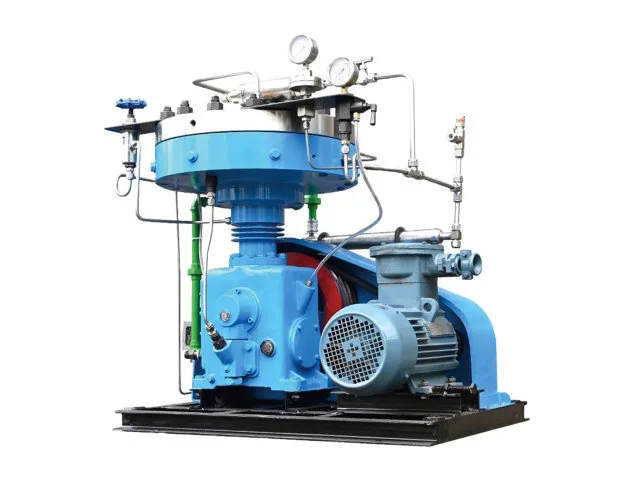

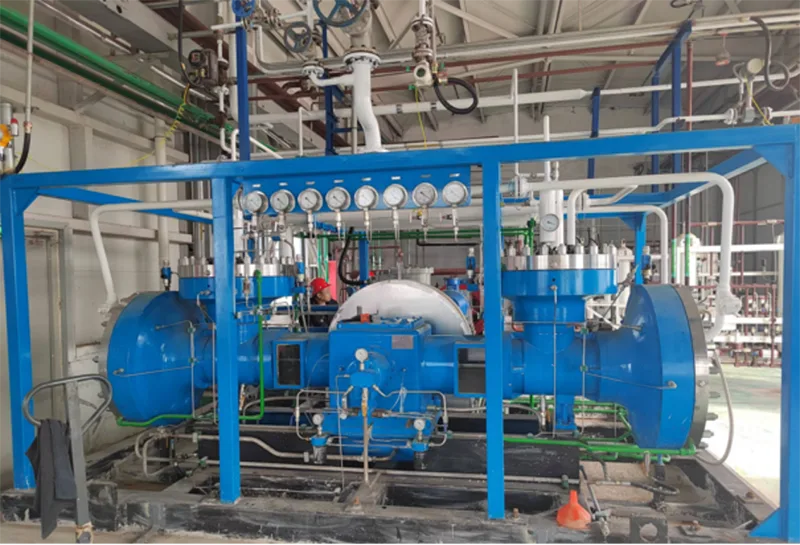

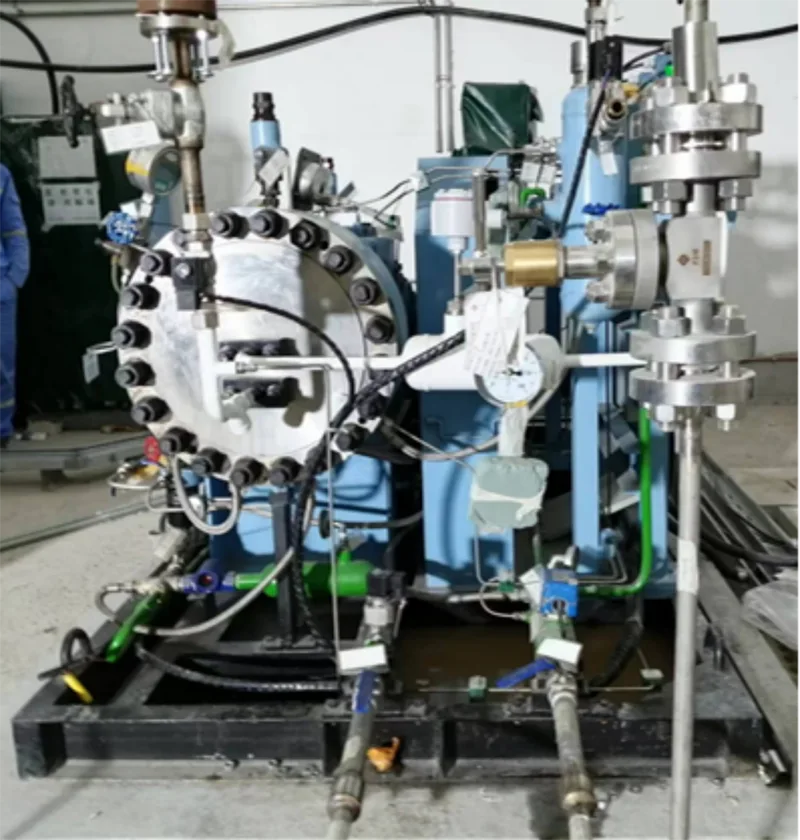

Z-диафрагменный компрессор

В диафрагменном компрессоре Z используется гибкая диафрагма, отделяющая газовую камеру от гидравлической и механической частей компрессора. Во время работы диафрагма перемещается вместе с гидравлическим маслом, изменяя объем газовой камеры и завершая цикл всасывания и сжатия. Поскольку сжатый газ остается отделенным от смазочного масла, газовый тракт подходит для применений, где важны чистота газа, контролируемое уплотнение или совместимость со специальными газами. Z-образное расположение и одноступенчатая конфигурация обеспечивают практичную платформу для оборудования для таких задач сжатия.

Безмасляный газовый путь

При диафрагменном сжатии чистота газа во многом зависит от отделения газовой камеры от системы смазки. Диафрагма образует рабочий барьер между сжатым газом и гидравлическим маслом, поэтому смазочное масло не попадает в газовую камеру во время нормальной работы.

Такое расположение делает мембранный компрессор Z подходящим для газов, в которых перенос масла или контакт со смазывающей средой может повлиять на последующее оборудование, качество продукта или условия процесса. Это особенно актуально для систем высокочистых и специальных газов.

Уплотнения для спецгазовой службы

Закрытая газовая камера и мембранное разделение обеспечивают контролируемый путь сжатия для газов, требующих осторожного обращения. Конфигурации серии Z могут использоваться для инертных газов, а также некоторых горючих, взрывоопасных, токсичных и других специальных газов при условии проверки требуемого материала и рабочих условий.

Охлаждение и непрерывная работа

Мембранный компрессор Z использует циркуляционное водяное охлаждение для контроля рабочей температуры во время сжатия газа. Требования к охлаждению зависят от газа, степени давления, скорости потока и условий эксплуатации, поэтому окончательная конфигурация охлаждения должна соответствовать выбранной модели и режиму технологического процесса.

Доступные модели работают со скоростью примерно 400–420 об/мин, в зависимости от конфигурации. Номинальная мощность варьируется от 3 кВт для компактных агрегатов с низким расходом до 30 кВт для моделей с более высоким расходом текущей серии Z.

Технические параметры

Типичные промышленные применения

Мембранный компрессор Z может быть сконфигурирован для различных задач по сжатию газа:

· Системы подачи газа высокой чистоты

· Специализированные и редкие газы

· Химические и нефтехимические процессы

· Водород и другие газовые системы, связанные с энергетикой

· Лабораторное и испытательное газовое оборудование

· Системы заправки и рекуперации газа

· Сжатие инертного газа

· Отдельные области применения легковоспламеняющихся или взрывоопасных газов

· Обращение с токсичными или иными опасными газами

· Системы переработки газа высокого давления

Фактическая конфигурация компрессора зависит от свойств газа, условий давления, требуемого расхода и эксплуатационных требований на месте.

Техническая конфигурация

Часто задаваемые вопросы

1. Какие газы может перерабатывать мембранный компрессор Z?

Серия Z может быть настроена для работы с высокочистыми, инертными, легковоспламеняющимися и взрывоопасными, токсичными и другими специальными газами. Перед выбором компрессора следует проанализировать состав газа и условия эксплуатации.

2. Контактирует ли сжатый газ со смазочным маслом?

Нет. Диафрагма отделяет газовую камеру от гидравлической и смазочной секций, предотвращая нормальный прямой контакт между сжатым газом и смазочным маслом.

3. Какое максимальное давление на выходе доступно в перечисленных моделях серии Z?

Среди поставляемых моделей ГЗ-1,1/21-270 имеет давление на выходе 27 МПа(Г). Применимое давление зависит от выбранной модели, состояния входа и требуемого расхода.

4. Подходит ли серия Z для газа высокой чистоты?

Да. Газовая камера с мембранной изоляцией удерживает сжатый газ отдельно от системы смазки, что делает компрессор пригодным для многих применений с газами высокой чистоты.

5. Какая информация нужна Jinding для составления предложения?

Jinding необходимы данные о давлении и температуре на входе, давлении на выходе, требуемом расходе, составе газа, эксплуатационных требованиях, а для специальных газов — соответствующих данных о физических и химических свойствах.

6. Как мне сделать выбор между различными моделями серии Z?

Модель следует выбирать в соответствии с сочетанием типа газа, давления на входе, давления на выходе, расхода и условий эксплуатации. Jinding может порекомендовать подходящую конфигурацию после просмотра полных данных процесса.
